炫一多年来一直致力于为客户提供专业的气相色谱技术。

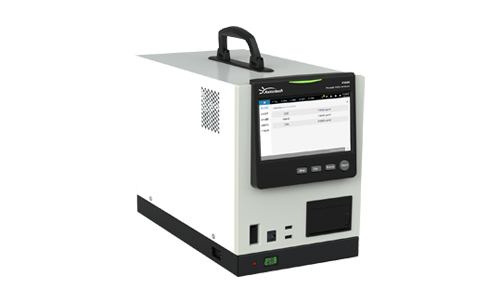

全新升级的P6000色谱系统将基于MEMS的微加工技术和高分辨毛细管色谱柱结合起来，实现对气态样品高灵敏度和快速的分析。传统的天然气的全组分分析可在120秒内完成。并可根据美国测试与材料协会（ASTM）及国际标准化组织（ISO）的标准计算热值（BTU或Megu）和报告结果，其精度优于传统的实验室气相色谱仪。对于不同应用，炫一选择业界可靠的色谱柱和检测器进行严格的测试和挑选，以满足不同客户的分析要求。

色谱仪采用基于MEMS工艺的MEMS工艺热导检测器TCD，其池体积只有240nL,不到传统色谱仪的1/20，灵敏度可以到1ppm以下，具有传统TCD无法比拟的优势。而且经过逾30年的验证，其可靠性和稳定性已经在欧美得到广泛认可和应用。该色谱仪采用先进的并行色谱技术，色谱仪最多可放置4个色谱模块，而每个色谱模块都包含MEMS工艺进样口、毛细管色谱柱和TCD。系统耗气耗电只有常规色谱仪的1/10。分析速度是常规色谱的5倍。

同时，该色谱仪具有非常高的灵活性。对于现场测试，可以配备锂电池组件和载气瓶，可以连续工作20小时以上。当需要把数据传输到DCS，满足在线测试需求时，系统可以直接通过RS485或TCP/IP完成，用户还可以采用非防爆和防爆等多种模式。

无论是实验室准确测量、现场快速测量、还是工业在线监测，该微型气相色谱仪是气态样品分析的最理想选择。内部采用TCP/IP通信方式，各模块完全独立控制和运行。对外标准的Modbus数据传输软件，可以允许客户灵活配置和运行。

不同于实验室色谱或基于实验室色谱仪改造的在线分析仪，本仪器采用经过验证的，基于工业级Linux操作系统的UniLite仪器控制平台，无需担心软件稳定性和扩展性。

系统特点:

• 快速分析，2分钟内可完成C1-C6全组分分析

• 高灵敏度，MEMS工艺TCD，最小可以测试<1ppm含量样品

• 主动采样，可直接分析常压或负压样品，无需外部增压

• 超高灵活性，可用于实验室气体分析或现场测试

• 并行色谱，一次进样，样品可以同时进入最多4个模块

• 功耗小，耗气和耗电不到常规色谱的1/10

• 内置工业触摸屏，直接查看图谱与结果

• Linux操作系统，稳定可靠

可选择检测器：

• MEMS TCD - 基于MEMS工艺的微型热导检测器

• FID - 火焰离子检测器

• TCD - 传统微型热导检测器

P6000可选配微型FID，该检测器使用完全的模块化结构。一个模块包含检测器本体，信号放大与传输电路等。所有连接仅通过4pin接头即可。可以大大提高连续运行的稳定性和后期更换的便利性。对于现场零空气不稳定的情况，系统可配置独立的除烃模块，从而保证检测器的性能。

基于先进的半导体刻蚀技术的四臂差模感耦热导传感器,纯金喷涂，抗腐蚀长寿命双测量双参比，有效抵御样气中 /不饱和烃、水/氧、硫化物、氯化物和重质杂环化合物等高热 导系数组份的干扰和热蚀。保证连续使用寿命不低于十年。自动样气载气停止安全连锁单元,保证无样气载气进入时,自动降低通过电流,自动保持TCD传感器电热丝100°C恒温热备状态,不会发生TCD传感器热导丝热蚀熔端的意外事故。该TCD拥有240nl的超低体积测量池，测量灵敏度高，是传统TCD的10倍以上，最低可以检测到2ppm。可以方便的测定传统工业色谱无法实现的检测。 作为一个重要的检测器，TCD是分析永久性气体和ppb级组分的利器。采用单丝热导，可以大大提供传统检测器的灵敏度到5-10ppm。同时针对更低浓度的分析要求，P6000提供基于MEMS工艺的TCD检测器，灵敏度可以低至1ppm(甲烷)。

低热容加热片

针对特制毛细管色谱柱和MEMS工艺进样器件和检测器的特点，系统采用低功耗恒温系统和密封性极高的气路系统，保证在系统在运行过程中在耗电最小的情况下维持工作时状态同时保证检测器能正常工作。该系统拟使用以真空焊接不锈钢通路作为载气和样品气通道，同时装置前端后端都配有开关阀，防止外部气体渗漏。加热器件则使用最新的柔性电路加热板，该设计可使柱子升温速度快的特点。

快速升温降温色谱柱

作为用于工业生产的现场仪表，P6000不仅拥有卓越的化学分析性能，还拥有标准的工业实时操作系统。基于Linux操作系统运行的UniLite软件，集炫一科技多年的色谱工作站算法和控制特点于一体，可以为过程色谱提供超级稳定的运行保障。

与国际主流过程色谱分析仪相同，炫一非常重视软件功能的完备性以及可靠性。我们采用了先进的物联网技术平台和实时控制系统，消除了其他非实时系统（如Windows等）所带来的各种风险，可以为用户提供可靠的测量结果。仪器内置7"工业显示屏，仪器状态和测量结果可以通过仪器前部视窗直接查看。

用户可以在远程PC安装炫一科技的UniStation软件，将仪器运行的各项参数和原始数据等复制后，离线对仪器的各项数据进行处理和查看。在PC端处理的更改可以直接无缝复制应用到仪器上。仪器内置的工业控制板可以保存超过1年的7x24运行数据。

参数说明

• 基本机械和电气参数

高度和深度: 218mmx254mmx386mm (宽x高x深)

重量: <12KG(主机)

电源输入: 24VDC±10%，8A

接头尺寸和类型: 1/8”卡套

通讯方式: RS485,Ethernetx1,无线网络(可选), USBx2,3G/4G网络远程诊断(可选)

触摸屏尺寸 7”（标配）

• 色谱仪通用参数

分析方法: 气相色谱

分析组分: 永久性气体，工业过程气体等

测量周期: ≤2min(天然气)；

采样流量: 约50-200ml/min

色谱柱温度: 外界温度+15℃-250℃，控制精度0.1℃

切换阀: MEMS工艺进样阀，使用温度范围30-100℃（可控温）；

膜阀进样阀，使用温度范围30-180℃（可控温）；

气路控制: 全流路高精度EPC控制，精度0.01Psi

检测信号线性范围: TCD＞10e6(+/-10%); FID＞10e7(+/-10%);

载气 内置，可以充氮气，氦气，氩气，氢气等载气。充满可供连续使用12小时以上

• 软件和控制

内置工业电脑: 工业内嵌电脑，Linux操作系统y

远程控制: 支持，通过浏览器可做参数设定、编辑及结果处理等操作。

快捷键: 支持，启动；停止；老化等常规动作

图谱叠加: 支持（UniStation）

打印机: 内置，支持现场打印

手机终端: 支持查看仪器状态、控制仪器

测量结果查看、报告打印等功能

电池电量显:示 电压+状态灯

预热: 支持仪器提前下载方法并预热

仪器状态灯: 支持
